Centiel CumulusPower

CumulusPower™

Модульный ИБП мощностью от 10 кВт до 3,6 МВт

CumulusPower™

Источник бесперебойного питания с максимальной доступностью

CumulusPower™ состоит из модулей мощностью 10, 20, 25, 50 и 60 кВт, которые могут быть установлены в отдельных стойках общей мощностью от 10 кВт до 600 кВт. При параллельном масштабировании, максимальная возможная мощность системы 3,6 МВт.

Серия CumulusPower^TM предназначена для защиты малых, средних и больших центров обработки данных, а также других критически важных приложений.

Выберете модификацию

С внешними аккумуляторными батареями:

Мощность до	Модель
50 кВА	UR050-E-C0
100 кВА	CP100-E-A1
100 кВА	UR100-E-C1
150 кВА	CP150-E-A0
250 кВА	CP251-E-B0
300 кВА	CP300-E-B0
300 кВА	CP300T-E-B0
600 кВА	CP600-E-D0
600 кВА	CP600T-E-2B0

С внутренними аккумуляторными батареями:

Мощность до	Модель
50 кВА	CP050-I080-A1
50 кВА	CP050-I240-A0
50 кВА	UR050-E-C0
100 кВА	CP100-I320-B0
100 кВА	UR100-E-C1

Доступность

Доступность следующего уровня 99,9999999% (9 девяток)

Чем выше доступность, тем меньше время простоя. Устраняя любую единую точку отказа, добавляя технологию активного резервирования, предотвращая человеческий фактор и сокращая время на обслуживание и ремонт, Cumuluspower™ обеспечивает лучшую в отрасли доступность 9 (Девяток) для удовлетворения потребностей в электропитании наиболее критически важных приложений. Cumuluspower™ сокращает время простоя от секунд до миллисекунд. Доступность формально определяется как MTBF / (MTBF + MTTR). Cumuluspower™ увеличивает среднее время наработки на отказ (MTBF), сводя к минимуму среднее время ремонта (MTTR) с помощью ряда функций.

Трехрежимная параллельная шина

Соединение нескольких фреймов (стоек) в параллель - одно из преимуществ горизонтальной масштабируемости. Связь между фреймами и модулями имеет решающее значение, тем не менее для некоторых архитектур это все еще единственная точка отказа. Параллельная связь Cumuluspower™ обеспечивается уникальной трехрежимной параллельной шиной, которая состоит из трех независимых линий связи и трех независимых электронных схем. Отключение или короткое замыкание на любой из линий не представляет опасности для системы, что исключает единую точку отказа.

Полное резервирование байпаса

В некоторых архитектурах ИБП все еще используются централизованные критически важные компоненты, такие как архитектуры с одним статическим байпасом (SBA). Централизованные компоненты в параллельной системе представляют собой единые точки отказа. В отличие от централизованной архитектуры, модульный ИБП Centiel Cumuluspower™, оснащен архитектурой распределенного байпаса (DBA), которая обеспечивает полное резервирование байпасной линии, избегая единой точки отказа системы.

Минимальный MTTR

Доступность параллельной системы увеличивается с уменьшением среднего времени ремонта (MTTR). Предохранители байпаса внутри фрейма для каждого модуля минимизируют время, необходимое для восстановления системы в случае короткого замыкания на выходе.

Безопасный интеллектуальный тест батареи

Тесты аккумуляторов Cumuluspower™ программируемы и безопасны. Архитектура Smart Battery Booster позволяет ИБП выполнять мониторинг батареи, тесты и диагностику состояния без необходимости отключения от сети.

Возможность горячей замены с минимизацией человеческой ошибки

Модули Cumuluspower™ можно менять без переключения нагрузки на байпас. Кроме того, параллельный изолятор для каждого модуля физически изолирует модуль от системы, сводя к минимуму человеческий фактор и повышая доступность.

Защитите своё критически важное приложение, Обеспечьте Непрерывную Доступность питания

Системные затраты

Потому что речь идет не только об ИБП, но и обо всей системе. Думайте гибко, смотрите на систему в целом и снижайте стоимость вашей системы.

Гибкость: одна и та же основная технология, разные решения

Cumuluspower™ подходит для 19 ”rack стоек (IM10 / 20 / 25), чтобы обеспечить максимальную гибкость для конечного применения. Подход Centiel к гибким решениям позволяет адаптировать решения в соответствии с конкретными потребностями.

1

Снижение первоначальных инвестиций

По сравнению с моноблочным ИБП или архитектурой с централизованным байпасом, масштабируемые модульные ИБП Centiel имеют более низкие общие первоначальные инвестиционные затраты, что позволяет наращивать мощность защиты в соответствии с требованиями.

2

Уменьшайте мощность дизельных генераторов

Благодаря нашей архитектуре DARA и Smart-Battery-Booster каждое переключение в случае сбоя в электросети происходит плавно, сводя к минимуму броски тока, избегая дестабилизации генератора и, следовательно, устраняя необходимость в увеличении мощности генератора.

3

Исключение дополнительных внешних компонентов

Защита от обратного тока, встроенная в каждый модуль, технический байпас, предохранители байпаса и автоматические выключатели постоянного тока аккумуляторной батареи, устраняют необходимость подключения внешних компонентов, снижая общую стоимость вашей системы.

4

Экономьте на батареях

Аккумуляторы составляют значительную часть в структуре затрат по проекту. С Cumuluspower™ у вас есть возможность выбрать количество и тип аккумуляторных блоков, которые наилучшим образом соответствуют вашей системе. Позволяя вам в каждом конкретном случае выбрать лучший способ оптимизировать общую стоимость системы.

5

Высокая эффективность означает меньше выделения тепла

Лидирующий в отрасли КПД VFI 97,1% и его плоская кривая КПД Cumuluspower™ способствуют низким потерям энергии и тепловыделению, уменьшая стоимость системы охлаждения.

6

Возможность заряда батареи высоким током

Заряд аккумуляторов никогда не был лучшим и быстрее. Способность Cumuluspower™ к высокому зарядному току обеспечивает на 233% больший зарядный ток, чем у его ближайших конкурентов. Это означает более быстрое время заряда по сравнению со стандартными ИБП, представленными на рынке.

Совокупная стоимость владения

Load Demand

Module status: On

Module state: Active sleep

Modules On

Active sleep	On
0	5
1	4
2	3
3	2
4	1

Управление максимальной эффективностью (MEM)

Используйте энергию только тогда, когда это необходимо. В линейке продуктов Cumuluspower™ реализовано интеллектуальное MEM, которая использует столько модулей, сколько необходимо для соответствия требованиям нагрузки. MEM определяет наиболее оптимальную точку энергоэффективности: если потребность в нагрузке снижается и меньшее количество модулей может справиться с нагрузкой при сохранении избыточности, избыточные модули переходят в режим активного сна для оптимизации общего энергопотребления. Модули активного сна готовы мгновенно принять любую нагрузку в случае ее увеличения.

Снижайте потребление энергии

Высокая эффективность означает меньшее рассеивание тепла и, следовательно, меньше потерь энергии. Cumuluspower™ позволяет снизить потребление энергии на сеть и охлаждение.

Минимальные затраты на обслуживание в течение всего срока службы

Техническое обслуживание - важный фактор повышения доступности. Линия продуктов Cumuluspower™ была разработана, чтобы уменьшить количество компонентов, нуждающихся в замене, и в то же время сократить время и стоимость таких операций по техническому обслуживанию.

Легко заменяемые компоненты Plug and Play

По технологическим причинам конденсаторы переменного тока нуждаются в периодической замене. Это профилактическое обслуживание важно для гарантии работоспособности. Centiel разработала простой в обслуживании механизм, который упрощает процесс при одновременном снижении общей стоимости операции.

Снижение затрат на обслуживание конденсаторов постоянного тока

Конденсаторы постоянного тока обычно заменяются каждые 5-6 лет. Шина постоянного тока Cumuluspower™ рассчитана на срок службы конденсаторов постоянного тока не менее 10 лет без необходимости замены *. Таким образом сводятся к минимуму общие затраты на срок службы.

После запуска ИБП, на счету каждый кВтч. Снижение совокупной стоимости владения.

Other UPSs

CumulusPower™

Savings

Удобство обслуживания

Сохранение ИБП исправным, должно быть простым и безопасным: удобство обслуживания

1

Современные сервисные инструменты

Сервисные инструменты CumulusPower™ позволяют техническим специалистам подключаться, загружать события, проверять конфигурацию и изменять параметры ИБП простым прикосновением к экрану. Приложение для мобильных устройств и планшетов предоставляет полный набор инструментов для чтения и анализа состояния системы.

2

Безопасные изменение мощности: сокращение человеческих ошибок

Увеличение мощности и замена модуля - это две важные операции, при которых любая человеческая ошибка может оставить без питания нагрузку. Чтобы исключить такой риск, каждый отдельный модуль в раме может быть полностью изолирован от параллельной системы благодаря параллельному разъединителю. Такой изолятор позволяет техническим специалистам выполнять полное тестирование модуля и настройку параметров в работающей системе без необходимости отключения нагрузки или переключения на байпас. Эта функция исключает возможность подключения неисправного модуля к параллельной системе, что может поставить под угрозу подключенную нагрузку.

3

Защита от обратного тока: повышенная безопасность и снижение стоимости системы

Встроенная в модуль стандартная защита от обратного тока повышает безопасность обслуживающего персонала, снижает общую стоимость системы и позволяет избежать использования внешних компонентов.

4

3-дюймовый графический пользовательский интерфейс в каждом модуле

Упростить удобство использования, техобслуживание, сервис и буквально человеко-машинный интерфейс. Графический интерфейс пользователя CumulusPower позволяет легко считывать измерения, параметры, сообщения, аварийные сигналы и любые параметры ИБП.

Технологии

Постоянное непрерывное питание

Благодаря нашим обширным исследованиям по анализу отказов и аналитическим материалам, собранным на основе 25-летнего опыта работы с большим количеством центров обработки данных и других критически важных сред, наши решения для защиты электропитания достигли высочайшего уровня доступности, чтобы снизить риск простоев, избежать дорогостоящих ошибок и повысить энергоэффективность. Чтобы удовлетворить самые высокие требования к доступности, то есть устранить риски, которые могут вызвать простои компьютеров критически важных бизнес-приложений, Centiel разработала новую серию модульных отказоустойчивых трехфазных ИБП под названием Cumuluspower™ (CP).

В отличие от традиционных централизованных параллельных многомодульных систем, передовая технология Cumuluspower™ объединяет уникальную технологию интеллектуальных модулей (IMT) с отказоустойчивой параллельной архитектурой, называемой Децентрализованная Активно-Резервируемая Архитектура (DARA), тем самым удовлетворяя высочайшие требования к доступности и надежности.

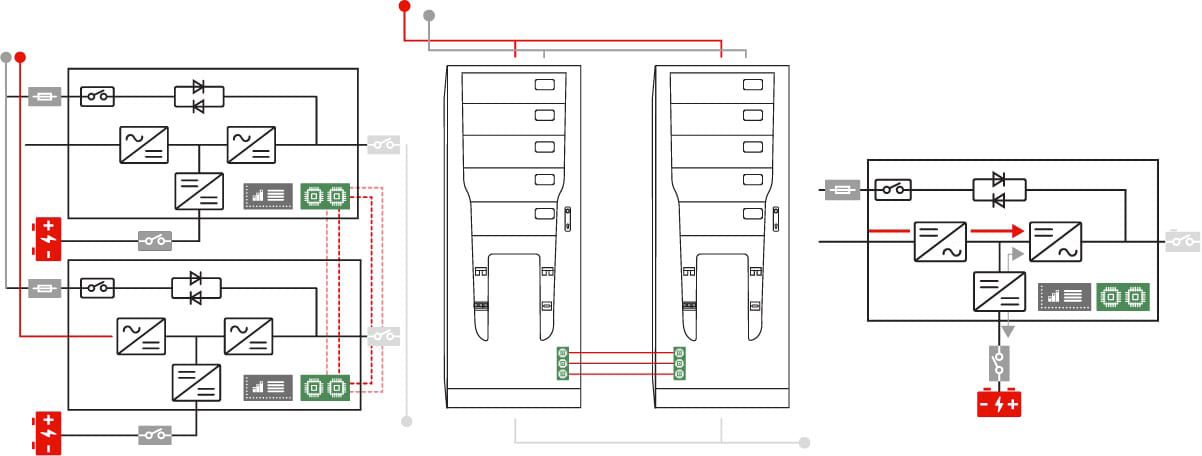

Децентрализованная Активно-Резервируемая Архитектура (DARA)

Распределенная архитектура с активным резервированием многомодульной системы ИБП Cumuluspower™ была разработана для удовлетворения самых высоких требований к доступности. Это достигается за счет реализации «демократического» принятия решения большинства модулей о передаче нагрузки, в случае критического отказа и правильного управления распределением нагрузки, во избежание перекрестных токов между модулями. Связь между логическими схемами модулей осуществляется посредством резервированной коммуникационной шины. В случае критического отказа, каждый модуль с помощью своей логической схемы примет решение, должна ли нагрузка оставаться на инверторе или переключиться на байпас.

Перенос нагрузки будет происходить в зависимости от решения, принятого большинством модулей. Чтобы избежать перекрестных токов между модулями, используется метод распределения нагрузки ведущий-ведомый. Первый модуль назначается ведущим, который обеспечивает распределение нагрузки между остальными модулями (ведомыми). Если мастер выходит из строя, следующий модуль автоматически становится ведущим мастером.

Технология интеллектуальных модулей (IMT)

Благодаря нашему многолетнему опыту в разработке, модули Cumuluspower™ оснащены всем оборудованием (силовые цепи) и всеми функциями программного обеспечения (интеллектуальные и контрольные), что делает их полностью независимыми и способными безопасно изолировать себя от многомодульной системы в любое время при возникновении внутренней ошибки.

Остальная часть многомодульной системы будет продолжать бесперебойно обеспечивать защищенное питание критической нагрузки. Интеграция всего оборудования и программного обеспечения в каждый модуль позволила нам устранить все опасные точки отказа, которые могут поставить под угрозу всю систему и питание критически важного центра обработки данных.

DARA Modular Architecture

Mains Bypass Line
Mains Rectifier Line
Data communications
DC Batteries
AC Output Line

Гибкость

Одна и та же основная технология, разные решения

Cumuluspower™ подходит для 19” rack стоек (IM10 / 20/25), чтобы обеспечить максимальную гибкость для конечного применения. Подход Centiel к гибким решениям позволяет адаптировать фреймы в соответствии с конкретными потребностями.

Требуются специальные приложения?

Используйте технические знания Centiel...

Узнайте больше

Имеются особые требования или приложение?

Сообщите нам, мы подберем для вас решение.

Получить консультацию
